Тема: Сондажни машини,автосонди.

  1. #1
    Регистрация
    May 2006
    Място
    Плевен
    Публикации
    1,968
    Точки (при гласуване)
    11

    По подразбиране Сондажни машини,автосонди.

    само такава тема нямаше,но доста време събирам инфо относно сонди за експлотационни сондажи и пручване.
    машините които ще преставя са руско производство и масово се използват в момента.както и някоя друга самоделка.

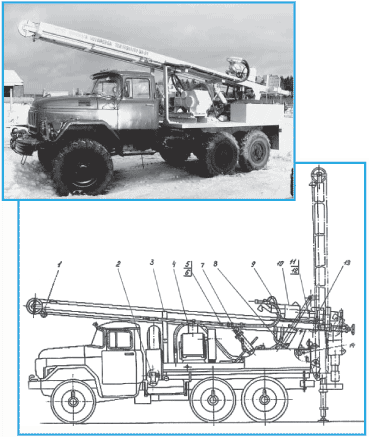

    Най-разпространената и сравнително скъпа автосонда е УРБ 2А2.
    ходовата част е различна:Камаз,Урал,най-често -Зил 131
    максималната дълбочина на сондиране 300метра,работи с различни инструменти/шнек,ият/
    кулата не намерих точно височина но е около 7-8метра.
    тръбите се задвижват от хидромотор с редуктор.
    вдигането/спускането става чрез полиспасна система и хидравличен цилиндър.



    съоръжена е с промивна помпа НБ-32 или въздушен компресор,хидромотора е аксилно-бутален /Г-15 или подобен/
    задвижването става чрез помпа/хидромотор/ закачен за КОМ-а на камиона,има и отделна помпа са останалата хидравлика.кулата се изправя чрез хидравличен цилинъдър
    цената на автосондата варира ,но под 100хил. лв. не се намира.

    другата по разпространена и по евтина сонда е УРБ 2.5 -до 500метра.
    тук ходовата част отново е ЗИЛ ,УРАЛ.
    кулата е тръбна конструкция висока около 10-12метра.
    тук системата за задвижвана е с ротор и квадратна щанга.
    ротора се задвижва от предавателна кутия ,от своя страна тя се движи от раздатката на камиона.ротора е свързан с кутията чрез карданен вал и може да се избират няколко скорости на движение.вдигането /натискането става с мощна лебедка намираща се зад ротора,също свързана за предавателната кутия но с верига и зъбна предавка,на квардратната щанга има ролки и макари ,захваща се с въже ,минаващо през върха на кулата и закачено за лебедката.тук щангите са различен размер /70-75мм/ има спомагателно въже с което се вдигат и подават тръби.
    снабдена е с промивна помпа НБ-32/50.
    изправянето на кулата става чрез телескопичен хидравличен цилиндър.





    третия модел е вече сериозен клас машина,със скъпоструващи инструменти и ремонти и не всеки разполага с такава.
    УРБ 3А3/1ба15/
    дълбочина на сондиране -700метра.
    височина на кулата 18метра.
    ходовата част е камион МАЗ 500 или СУПЕР.
    кулата е сгъваема изправя се от два хидравлични цилиндъра и се разтяга с лебедката или спомагателни хидр.цилиндри.
    тръбите се задвижват от ротор ,принципа е еднакъв с този на 2.5
    разликите са че автосондата има собствен двигател 4цилиндров,генератор.





    за сега толкова,ако има въпроси питайте,каквото знам ще казвам,ще има и продължение с БКМ и УКБ.

  2. #2
    Регистрация
    Dec 2007
    Място
    Бургас
    Публикации
    2,731
    Блог Публикации
    5
    Точки (при гласуване)
    0

    По подразбиране До: Сондажни машини,автосонди.

    Давай, Спаров!

    Сега - сондажен инструмент. Ядково и безядково сондиране. Изваждане на проби (ядка, керн).

    Интересни данни. И не ни будалкай, че си ученик (от. профила). Вундеркинди има в шаха, математиката, но в техниката - не вярвам!

    Бат'Симеон - инженер сондьор, първа специалност.

  3. #3
    Регистрация
    May 2006
    Място
    Плевен
    Публикации
    1,968
    Точки (при гласуване)
    11

    По подразбиране До: Сондажни машини,автосонди.

    ето и продължението.
    БКМ е съкращение на бурилно кранова машина,копае до 3-30метра,кенефи и кладенци ,но с голям диаметър над 220мм.
    Качват се на няколко платформи Виетнамка/газ 66/ ,Краз.
    тръбите/шнека/ се въртят посредством редуктор ,вдигането /спускането става с лебедка.при малките бкм с редуктора/вретеното/

    ето и една самоделка,показвал съм я в предишен пост,но..

    тук принзипа е подобен но вместо квадратен лост се ползва тръба.

    УКБ е снодво апарат за геологопручвателно сондиране.Кулата мисля,че е копие на урб 2.5,различава се от това ,че задвижването става с вертикална кутия и вретено.Същата кутия се монтира и на сондови апарати тип ЗИФ.
    кутията е сходна с ротор но не се ползва квадратен лост,а спускането /издигането става с 2хидравлични цилиндъра.кутията хваща тръбата и я върти като и подава надолу.
    има няколко скорости и режима.
    кутията е на твърда връзка със скоростна кутия ,като може да се завърта до 45* около нея.скоростната кутия стои на камиона и се задвижва от хидромотор.при ЗИФ с ел.двигател.
    модела който ще покажа на снимки е УКБ 500С ,до 500метра.кулата е висока десетина метра.
    кулата се издига и спуска с два хидравлични цилиндъра.
    машината е снабдена с промивна помпа НБ-32/50
    задвижва се от КОМ на раздатката на камиона.


    малко е обрана,но ще намеря снимки и щи поставя.,основните възли все още й стоят

    в нашия край има снодови апарати А-50/60 по принцип са си автосонди но се ползват като ремонтни./вадят тръбите на качалките/,в Мароко един приятел на баща ми работи на такава.
    ходовата част е Краз с мотор ЯМЗ 238,защото има едни с 236 и нямат сила.
    кулата е тръбна констркция /сгъваема/ от две части и се разпъва с лебедката.
    висока е 18метра,сгъната-9.
    тръбите се въртят от ротор ,който се задвижва от хидромотор.
    дебелината на въжето на лебедката е 18мм. лебедката се задвижва от предавателна кутия и верига.съоръжена е със спирачка и охлаждане.
    може да върти до 500метра.
    ротора е направен да работи по два начина-с квадратен лост или тръба- с вложки.
    тръбите се вдигат /вадят с елеватор.тази сонда е снабдена и с копресор -25бара.двуцилиндров,по принцип не се произвежда с промивна помпа,тя идва на ремарке.с компресора се задвижват различни инструменти ,за продухване е слаб.
    кулата се хоризонтира с 2крика и ванти на върха.ротора може да слиза на устието на сондажа,с него развиват тръбите.кулата се иправя от два хидравличин телескопични цилиндъра.







    следва.

  4. #4
    Регистрация
    May 2006
    Място
    Плевен
    Публикации
    1,968
    Точки (при гласуване)
    11

    По подразбиране До: Сондажни машини,автосонди.


    Има различни видове инструменти за работа ,като всеки тип местнест изискват определен начин на действие.
    примерно неможе глина да се дупчи с пневмоударник. или скала с шнек
    инструментите са няколко вида
    -длета
    -боркорони/борни/
    -пневмоударници(работи се с тях само в скала и само с въздух...много въздух)
    -пикобур и различни разновидности виждане почти винаги по самоделки.представляват лопаткови лостове ,които не се върти а се разрохква и изкарва материала.стават само в някой глини или пясъци.
    -шнек-използва се за малки дълбочини ,вече има и възможност за вадене на ядка.



    горното е пневмоударника,блъска яко.долното е 220мм.рово длето.
    щанги 50 или 55мм. и боркорона,днес Краси/nikt/ беше докарал една кофа корони ама кой да ги снима.....

    Има разлика в лостовете за длето и тези за ударник,еднаквото е че са един размер и резбата е конусна.

    При сондиране в глина се изисква хубава /надеждна помпа/,защото ако откаже моментално глината прави тапа и прихваща,после ела вади щангите.....
    при ударника се изисква як дебит 120куб. мин. и налягане 5-15атм. компресора на Краси качва от 5до 15атм. за 2сек.процедурата е следната при 5атм. си удря долу и се подава бавно напред като щангите се въртят с 50об/мин.при желание за по бързо напредване,един човек затвяра крана на компресора,като оператора на сондата натиска надолу ,оня отваря крана и сондата стъпва отново на земята като троши скалата,и така няколко пъти после вдига малко нагоре,издухва шлама и отново.

  5. #5
    Регистрация
    May 2006
    Място
    Плевен
    Публикации
    1,968
    Точки (при гласуване)
    11

    По подразбиране До: Сондажни машини,автосонди.

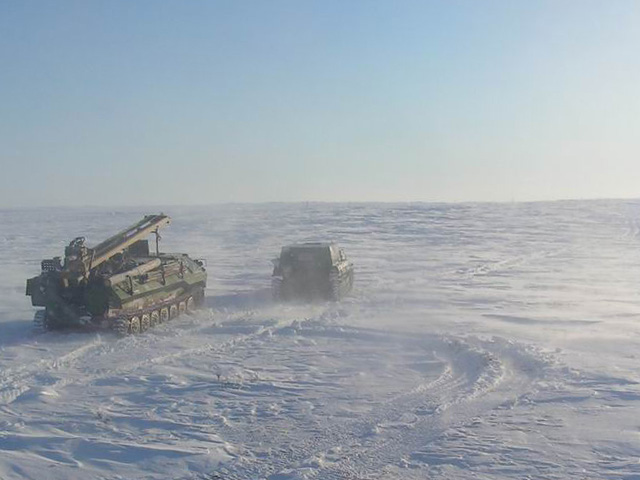

    ето малко снимки на БКМ-и

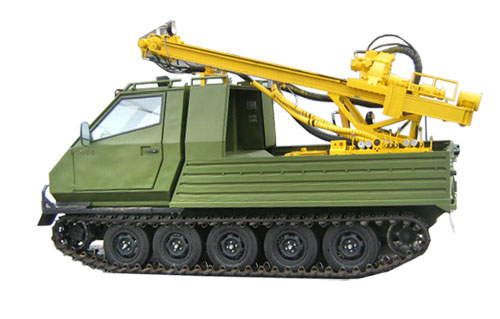

    нещо ново.

    самоделката от Плевен е копие на тази машина.Камиона е Астра.




    2а2 още снимки





























    това е помпата-НБ32 тежи 800кг.

  6. #6
    Регистрация
    May 2006
    Място
    Плевен
    Публикации
    1,968
    Точки (при гласуване)
    11

    По подразбиране До: Сондажни машини,автосонди.

    eто малко клипчета ,
    Nikt Drilling 2a2
    http://vbox7.com/play:27858d6e

    хидрогеоложки проучвания с 3а3
    http://vbox7.com/play:6c2f77be

  7. #7
    Регистрация
    Dec 2005
    Място
    Повече в София, отколкото във Варна
    Публикации
    1,778
    Точки (при гласуване)
    12

    По подразбиране До: Сондажни машини,автосонди.

    Цитат Мнение на sparow Преглед на публикациите






    Тези на снимката, май са ги подготвили за рязане?

  8. #8
    Регистрация
    Jun 2009
    Място
    София
    Публикации
    4,014
    Точки (при гласуване)
    16

    По подразбиране До: Сондажни машини,автосонди.

    Колега,
    Ето още малко инфо по темата. Не е точно за автосонди, но пак за дупчене става дума.
    http://www.excadrill.com/uploads/Exc...ng_320x240.wmv

  9. #9
    Регистрация
    May 2006
    Място
    Плевен
    Публикации
    1,968
    Точки (при гласуване)
    11

    По подразбиране До: Сондажни машини,автосонди.

    колега,занимаваш ли се със сондиране или?
    интересува ме откъде може /освен русия/ да се купят части за 2а2?

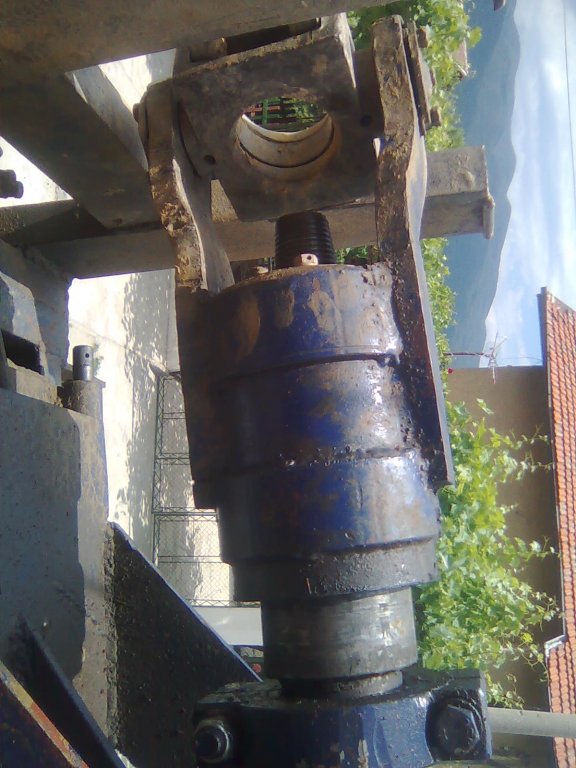

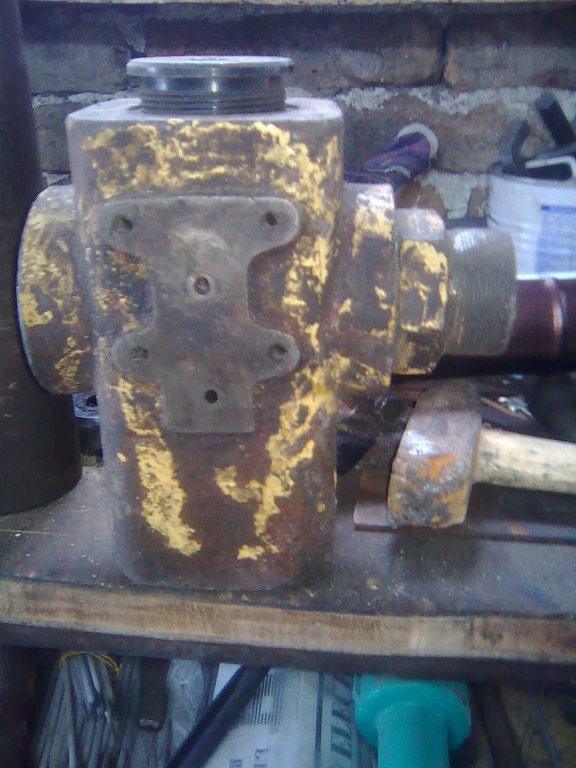

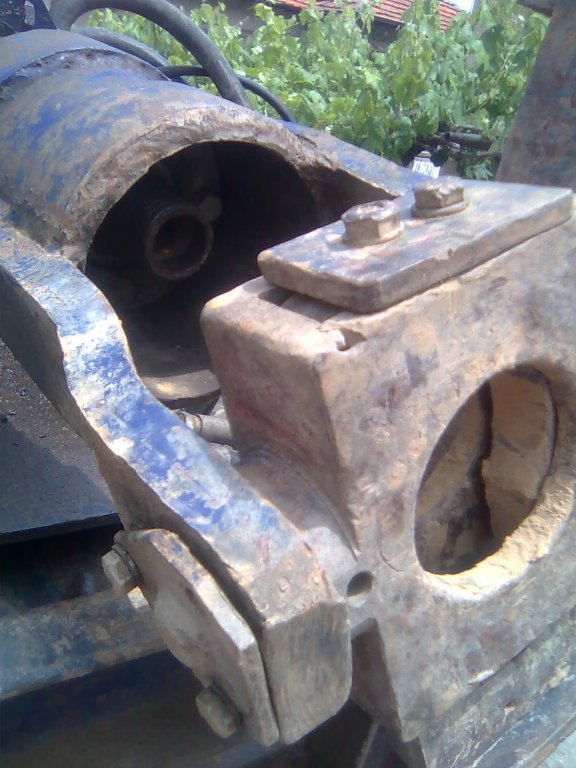

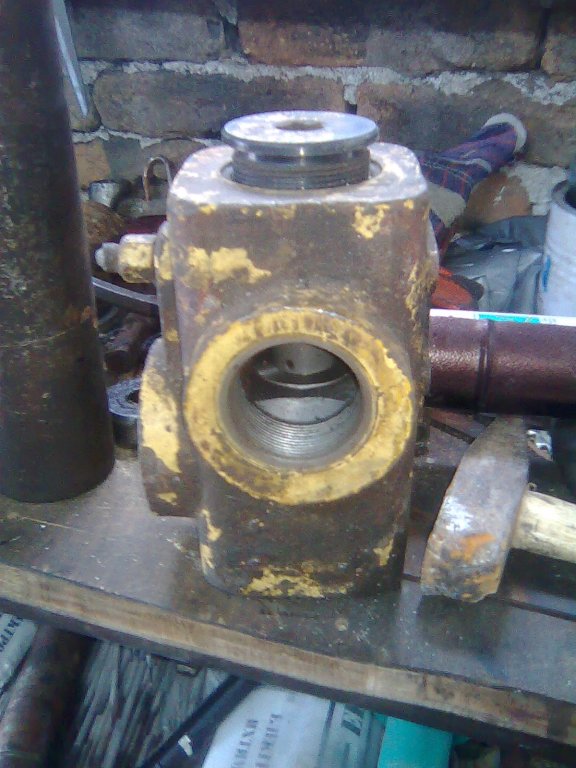

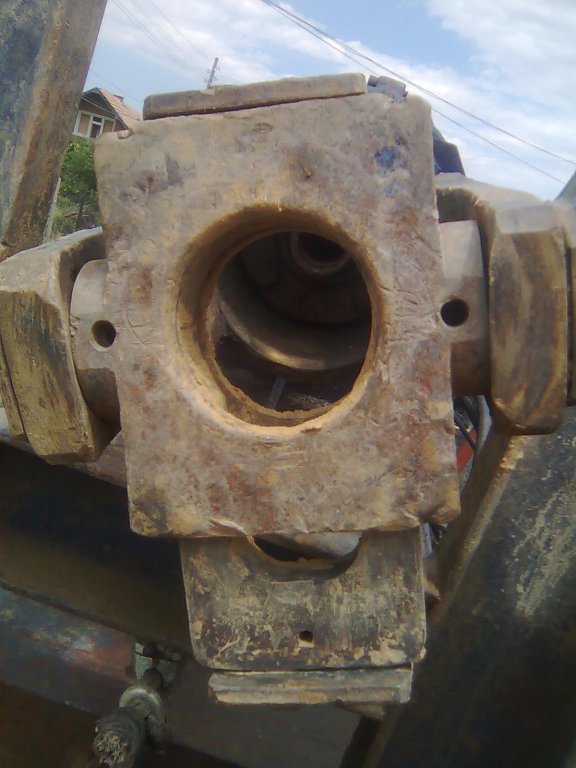

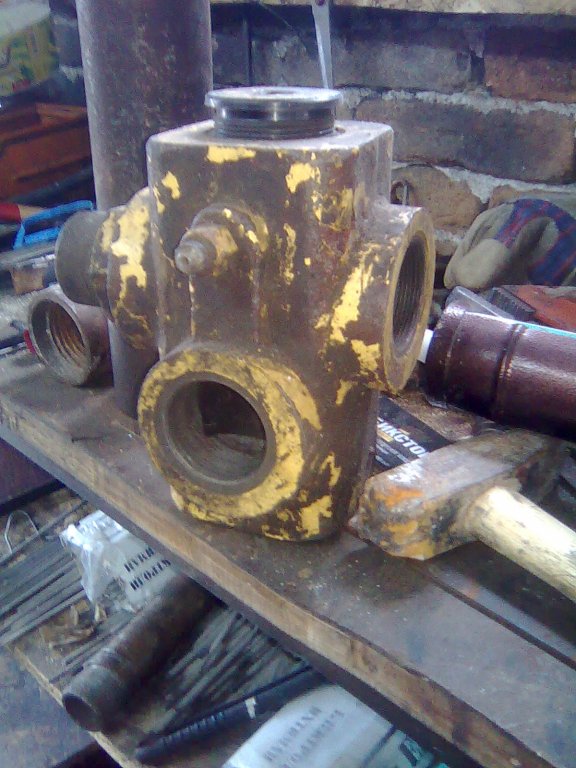

    трябва клапан от хидравликата,Краси/никт/ ще ги изработва,но не е лошо да се запасим,защот са дефицитни и стават за тва онва.

  10. #10
    Регистрация
    Jun 2009
    Място
    София
    Публикации
    4,014
    Точки (при гласуване)
    16

    По подразбиране До: Сондажни машини,автосонди.

    със сондиране не ...
    продавам ново прикачно оборудване за разни машини.
    за руска сонда няма да ти свърша работа, особно за варианта направи си сам...успех.

  11. #11
    Регистрация
    Jul 2009
    Място
    Хасково
    Публикации
    1,541
    Точки (при гласуване)
    8

    По подразбиране До: Сондажни машини,автосонди.

    Половината от тези машини са функционирали а сега просто са Антики от Тодор Живково време. А части за 2а2 мисля че само от Русия. И тук там ако се намери.

  12. #12
    Регистрация
    Jul 2007
    Място
    София
    Публикации
    9,408
    Точки (при гласуване)
    23

    По подразбиране До: Сондажни машини,автосонди.

    Такива машини все още работят по целия свят и никой не мисли да ги бракува а това че ние наще сме ги превърнали в скрап е друг въпрос. В Либия наравно с 1 БА 15 работят и американски Гаднър Денвър от шейсетте години на миналия век.

  13. #13
    Регистрация
    Dec 2008
    Публикации
    139
    Точки (при гласуване)
    6

    По подразбиране До: Сондажни машини,автосонди.

    2а2-то е уникална машина. руснака я е докопал от запада(франция/германия) и с много добри руски добавки към машината(елеватор/реголатор налягане(спецялно за 2а2-то)/ и добра полиспасна система) тя дори и сега е водеща в инженерното сондиране особено в България където очакваш неочакваното.
    Прикачени картинки Прикачени картинки

  14. #14
    Регистрация
    Dec 2008
    Публикации
    139
    Точки (при гласуване)
    6

    По подразбиране До: Сондажни машини,автосонди.

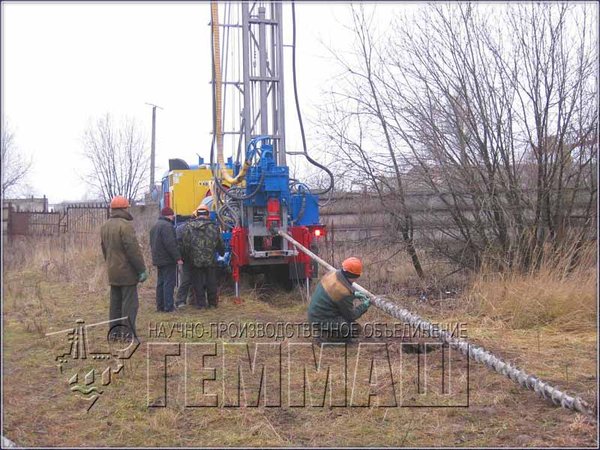

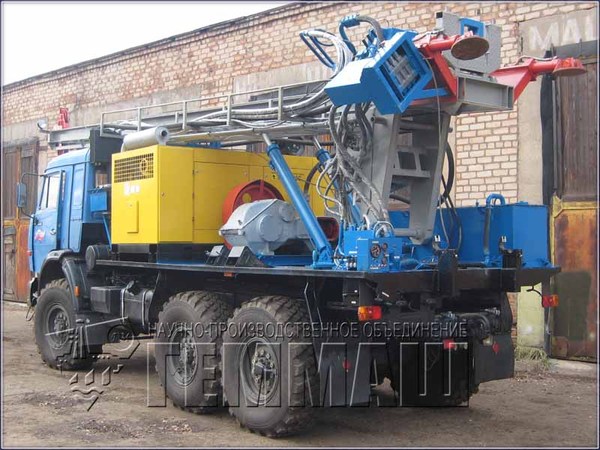

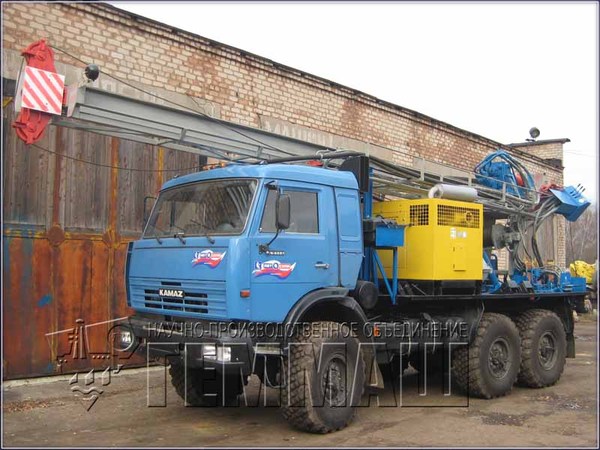

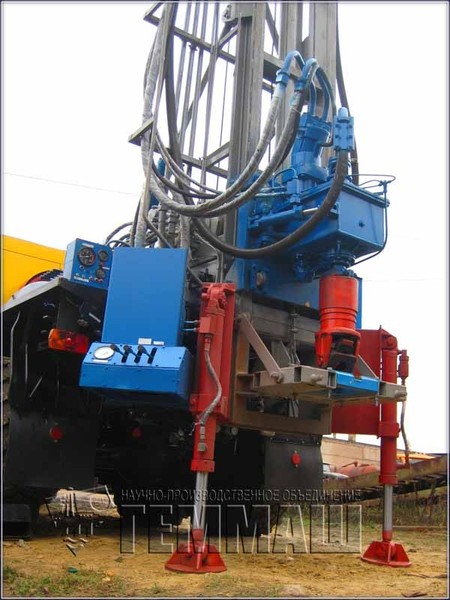

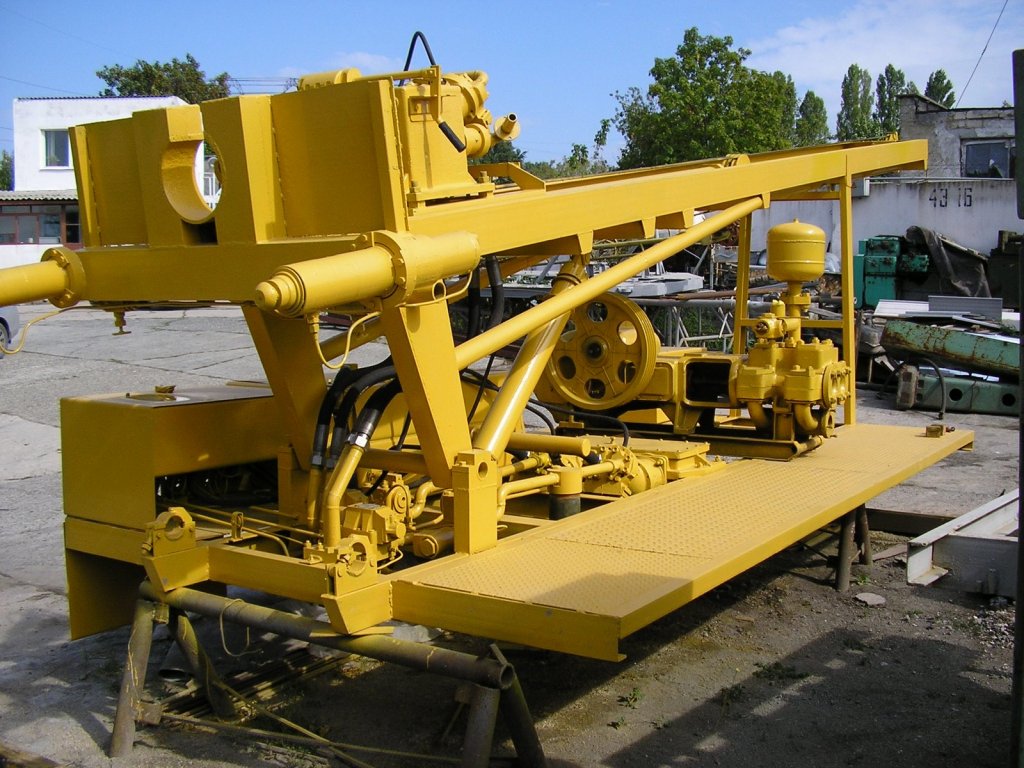

    ето и най-новото 2а2
    Прикачени картинки Прикачени картинки

  15. #15
    Регистрация
    Mar 2010
    Място
    шумен
    Публикации
    896
    Точки (при гласуване)
    5

    По подразбиране До: Сондажни машини,автосонди.

    Колеги много яко сте застьпили темата супер сте . Казвам се момчил и сьм ви колега до преди две години равотих в либия и мога да ви кажа с сигурнот че имаме една БЬЛГАРСКА база в пустинята сьс сонди ама все яки обаче нещо не сме си изпьлнили некви договори и са арестувани и са затрупани с пяськ-та думата ми е че не раждясват ама са унищожени от пяська сльнцето и времето и поразграбени. А немското ,американското сондажно оборудване и сонди пред руското такова --без коментар. Руснаците са ебахти дьрварите гледат как да ни накажат с машините си и нали са ни наследство и са по ефтинки си работим с тях--вьршат работа ама ние си наем на каква цена. На немските , американските и тн. сонди се работи с удоволствие и без усилие.ХУБАВО АМА Е СКЬПО!!!!!!!!!!!! ОТ ДРУГА СТРАНА Е МНОГО СКЬПО АМА ПЬК Е ХУБАВО... братушките с техните жмелове ни ебаха в гьрба

  16. #16
    Регистрация
    May 2006
    Място
    Плевен
    Публикации
    1,968
    Точки (при гласуване)
    11

    По подразбиране До: Сондажни машини,автосонди.

    Колега един приятел работеше в Либия до скоро,обаче сега нещо не е ходил от много време в Либия сондите са предимно 3ам или 1ба15-

  17. #17
    Регистрация
    Jun 2009
    Място
    София
    Публикации
    4,014
    Точки (при гласуване)
    16

    По подразбиране До: Сондажни машини,автосонди.

    Пичове, кажете как да кръстим на български този вид заварка:
    http://www.youtube.com/watch?v=51Zs8...eature=related

    На английски е friction welding
    Най близкия български аналог, който чух е "съпротивителна заварка" обаче не съм сигурен, че е точен...
    Принципа е нагряване на материала до разтапяне от силата на триене (friction) и притискане.

    Така заваряват замки към сондажни тръби, уши на хидравлични цилиндри, шлицовани краища на полуоски и всякакви други силно натоварени крайни елементи, които е по-евтино да се направят на малка машина, но се иска пълно спояване на материала.

    Ще съм благодарен за предложения...

  18. #18
    Аватара на sparkybg
    sparkybg е офлайн
    Спартак Тимчев
    Старши участник | ОС || СзО || +ПЛ || ТП || ДВиП |* МСС *
    | Модератор |
    Регистрация
    Aug 2007
    Място
    София
    Публикации
    24,952
    Точки (при гласуване)
    48

    По подразбиране До: Сондажни машини,автосонди.

    Такова чудо не бях виждал. Ама е хитро.

    Съпротивително не е коректния превод според мен.

    Според мен "заварка чрез триене", или още по-добре "фрикционна заварка".
    Интернет експлорър: Безплатно предоставян от Майкрософт тул за сваляне на браузер по избор.

  19. #19
    Регистрация
    Jul 2006
    Публикации
    4,613
    Точки (при гласуване)
    18

    По подразбиране До: Сондажни машини,автосонди.

    По тази технология се изработват и биметалните клапани.

  20. #20
    Регистрация
    Mar 2010
    Място
    шумен
    Публикации
    896
    Точки (при гласуване)
    5

    По подразбиране До: Сондажни машини,автосонди.

    SPAROW --- аз бях кьм австрийската фирма VAOS ако ми кажеш как се казва познатия ти може и да се окаже че сме работили заедно имаше доста бьлгари .А сондите не бяха малки от рода на 1 БА15 има едни големи електрически руски за петролни сондажи ама модел немога да ти кажа те на половина пяха заровени в пяська ама май (база 15) или (база 17) ако ти говори нещо аз сьм млад минавал сьм два пьти от вьн по старите сондиори я знаят а иначе видах един SKY TOP дали не беше 75 тонен.. F 100 еи така заебани и вече разграбени ама сьм сигурен че са на вече не сьществуващата БУЛГАР ГЕОМИН с други думи наши бьлгарски
