Наскоро се сдобих с въпросното чудо:
Радиото е двубандер, плюс реално два приемника в един корпус.
Ето малко данни за него:
• Mode : FM, AM (receive only), DV
(With UT-123)
• No. of memory Ch. : 522 channels
(incl. 20 scan edges and 2 call)
• Frequency resolution : 5, 6.25, 10, 12.5, 15, 20, 25,
30 and 50kHz
• Operating temperature range :
–10°C to +60°C; +14°F to +140°F
• Frequency stability : ±2.5ppm (–10°C to +60°C on the
basis of 25°C)
• Power supply requirement : 13.8V DC ±15 %
• Current drain (at 13.8V DC):
Transmit Max. power 13.0A
Receive Stand-by 1.2A
Max. audio 1.8A
• Antenna impedance : 50Ω (SO-239)
• Dimensions (projections are not included):
Controller 150(W)×58(H)×31.5(D) mm
Main unit 150(W)×40(H)×187.7(D) mm
• Weight (approx.) :
Controller 210g (With OPC-1712)
Main unit 1500g
■ TRANSMITTER
• Modulation system :
FM Variable reactance
DV GMSK
• Output power : High* 50W
Mid approx. 15W
Low approx. 5W
*25W for for Taiwan version
• Max. deviation : ±5.0kHz/±2.5kHz (W/N)
• Spurious emissions : Less than –60dB
• Microphone impedance : 600Ω (8-pin modular)
■ RECEIVER
• Intermediate frequency :
Left side band 38.85MHz/450kHz (1st/2nd)
Right side band 46.35MHz/450kHz (1st/2nd)
• Sensitivity (Ham bands only) :
FM (12dB SINAD) Less than 0.18μV
DV (BER 1%) Less than 0.35μV (with UT-123)
• Squelch sensitivity : Less than 0.13μV at threshold
• Selectivity :
FM Wide More than 10kHz/6dB
Less than 30kHz/60dB
FM Narrow More than 6kHz/6dB
Less than 20kHz/60dB
DV More than 50dB (with UT-123)
• Spurious and image rejection ratio:
Left side VHF/UHF More than 60/55dB
Right side VHF/UHF More than 60/60dB
• Audio output power : More than 2.4W
(at 13.8 V DC) at 10% distortion with an 8Ω load
• Ext. SP connector : 2-conductor 3.5 (d) mm (1⁄8″)/
8Ω
До сега съм изпробвал всичките му функции с изключение на GPS-a и DV режима ... просто като го купих нямаше монтирана UT-123 платка ...
Обхвата нарочно не съм го посочил, защото радиото се модва от 137-174 Mhz до 400-470 Mhz.
Слуша си и еър банда .... страхотно.
Марийн банда също е покрит на предаване и приемане.
Може да се програмират имена на каналите ... до 8 символа
Ето и някой картинки на живо:

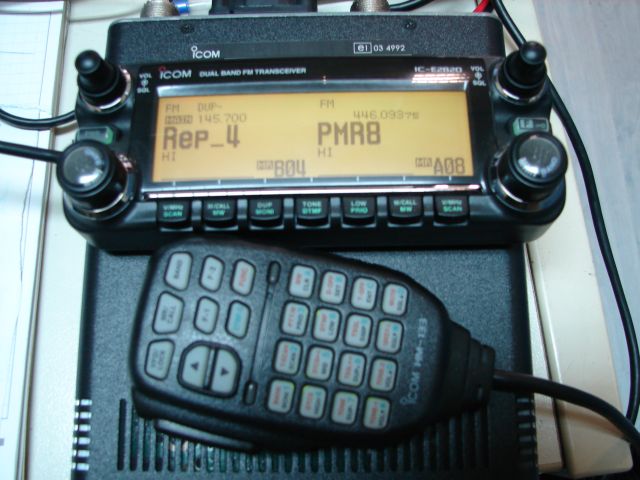

Тук е на осми канал ... и репитер "четворката"

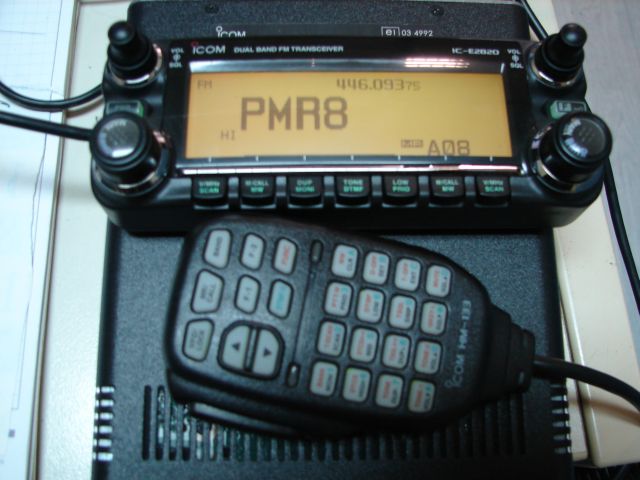

Само на еднин канал:

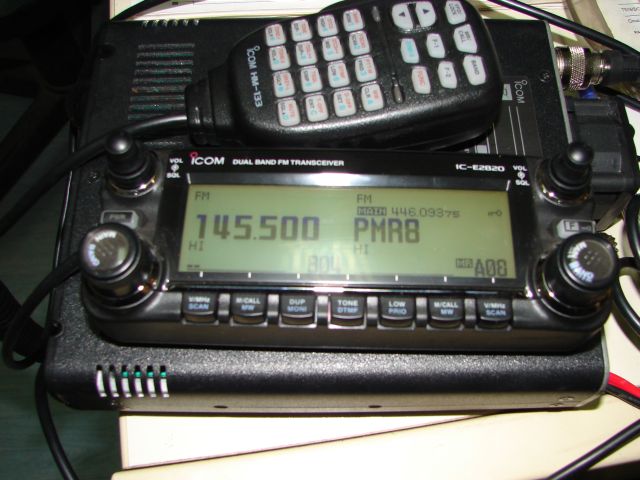

В режим на кросбанд репитер ..
Ако някой му е интересно .... имам снимки (мои) на целия процес по модването, Сервизно описание, Софтуер за програмиране от РС, Кабел ....
